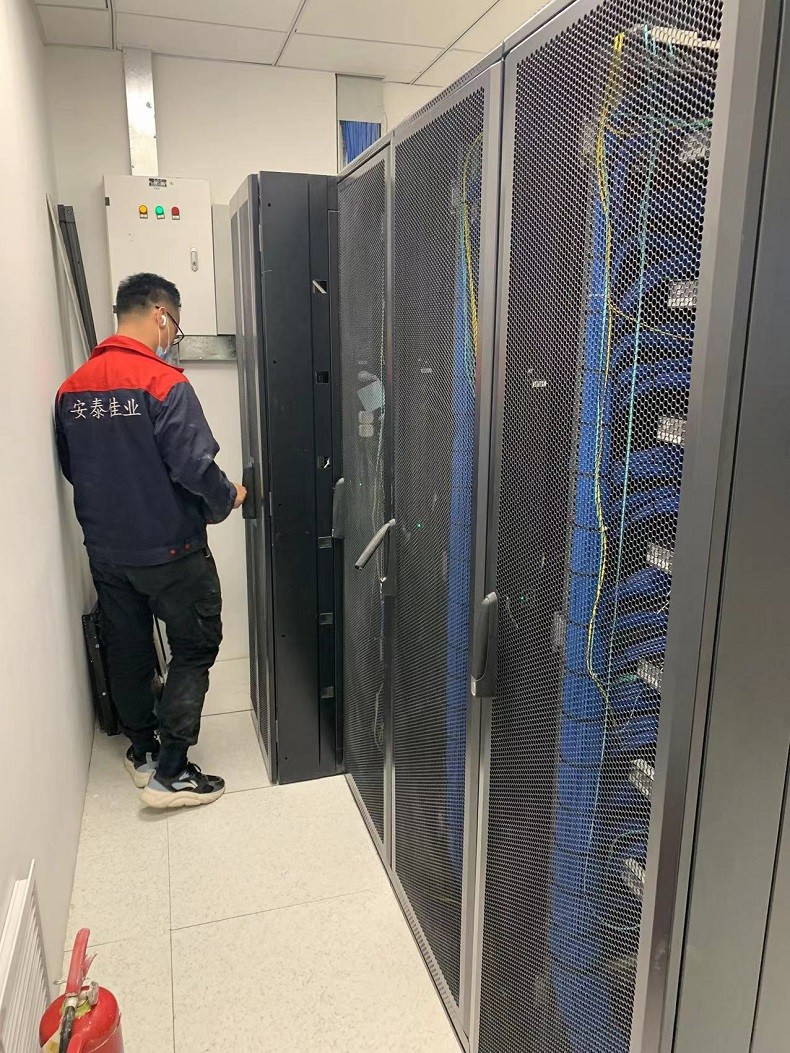

网络机房整理前后对比靓图

由于日常工作中,人事变动,网络调整,久而久之我们机柜会变得非常凌乱。机柜中设备的放置、电源线的引入、网络线和通信线的管理是一件非常挠头的事情。增加了管理的难度,对网络质量也会造成影响。


那么如何整理机柜,使得其变得井然有序呢?


一、机房现状


本期工程针对某瘤医院数据机房布线非常凌乱,设备到处临时堆放,严重影响业务正常使用并日常维护无从着手的现象进行布线整改,以达到机房整洁美观,便于维护。

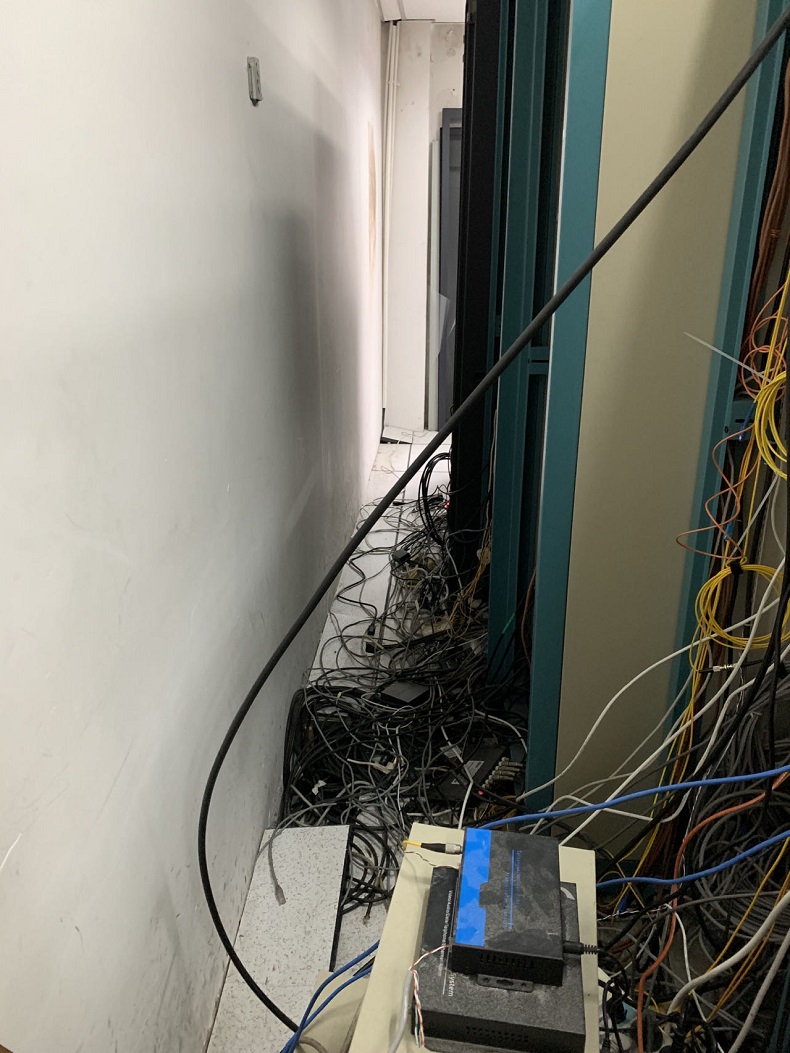

以下为现机房状况图



这样的走线你喜欢吗?




可以看得出,确实很乱,网络不出问题才怪,那么如何来理线呢?


二、整理机柜的几点原则


要根据网络的拓扑结构和现有设备情况来整理网线:


1、机柜电源线和网线原则上要分开整理;


2、设备的放置要适当,避免相互挤压、避免太高或太低,避免相互距离太近;


3、如果机柜内设备太多,应该对设备加以编号;


4、对每一根线路要在适当的位置注明来源;


5、对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;


6、网线编排依据房间号而不依据人。


概括为一句话说就是:布局清晰,线序规整,标签明确,易于维护,特别是标签的合理运用很重要。


三、机柜整理步骤


一、前期准备


首先要通知用户在不影响用户正常工作的情况下进行线缆标签标记、整理机柜。


然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。


接下来准备好所需材料:


网络跳线、光纤跳线、电源线、标签纸、记号笔、塑料扎带。


二、整理机柜


1、安装机柜:


需要我们自己动手做以下三件事:


第 一,使用随机框带的螺丝和螺母将固定架上紧;


第二,将机柜扳倒,把可以活动的轮子安上;


第三,根据设备的位置在固定架上调整和添加挡板。


2、整理线路:


将网线分组,组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一起,将插头从后面的通线孔插入后,通过一个单独的理线架寻找各自的设备。


3、固定设备:


将机柜中的挡板调整到合适的位置,使管理员能够不开机柜门就可以看到所有设备的运转情况,同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。


4、网线贴标:


所有网线连接好以后,需要对各网线进行标识,将准备好的标签即时贴缠绕到网线上,并用笔在其上加以标注(一般注明房间号或作什么用途),要求标识要简单易懂。对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。如果设备太多,则要对设备进行分类编号,并对设备贴标。


三、后期工作


1、联电测试:


当确认无误后,接通电源,进行网络联通测试,以保证用户正常的工作——这是重要的。


2、文档更新:


对本次机柜整理的内容进行文档更新。重新画设备布置图和网线连接图。在图上要注明设备的编号和网线的标识,以备检修查阅。能够将用户名也作为一项加入到图示当中,注明日期和理线人。
